hdmi线(十字形)展品定制,从零制作的pcb电路板内部电路

文章出处:责任编辑:人气:-发表时间:2019-07-26 09:16【

今天给大家透露:普旭得到一个需求,怎么处理直到一款hdmi线定制产品诞生的几个过程,从零开始让你看个够。

生产前先从用途分析:设计都从需求出发,这款hdmi线定制首要目的是为了参展展示实力,所以就需要在外观上与市面上主流产品做出区分,我们设计师从而选择了在传统线和拓展坞之间做出折中处理,得出了十字形这个方案。

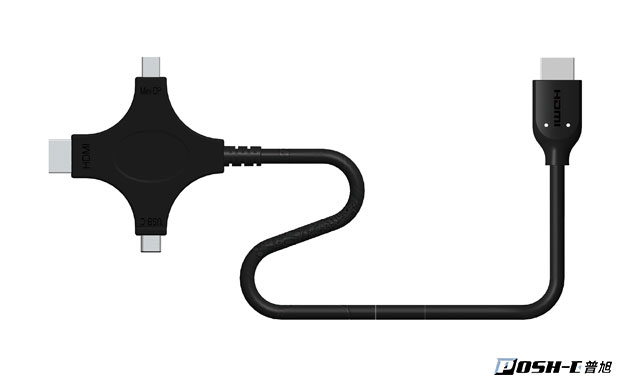

3D建模设计图:得出了hdmi线方案,就开始动手,先绘制图纸确认规格参数,后续由我们建模工程师进行外观的初版3D建模,反复多次进行修改,得出观感体验较优的材质效果图。

hdmi线

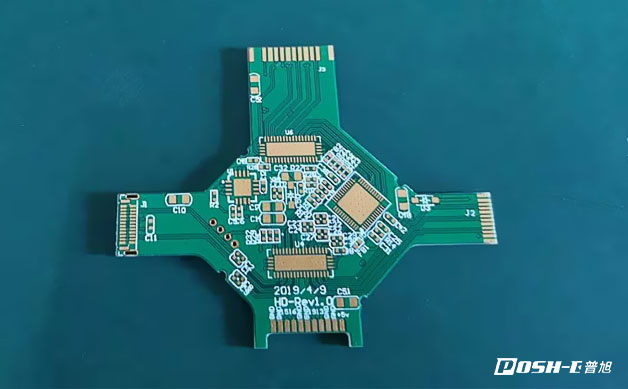

电路pvc板的设计和打印:根据图纸尺寸参数,由我们工程师进行内部电路pvc板的设计工作,配合我们合作伙伴进行打印。

hdmi线电路板

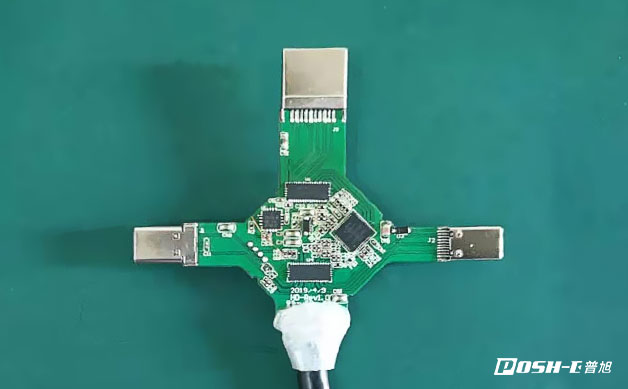

贴片焊接:拿到电路板,就可以由我们工程师或者技术师傅进行电容等零部件的贴片工作,还有连接器的焊接工作。

贴片焊接

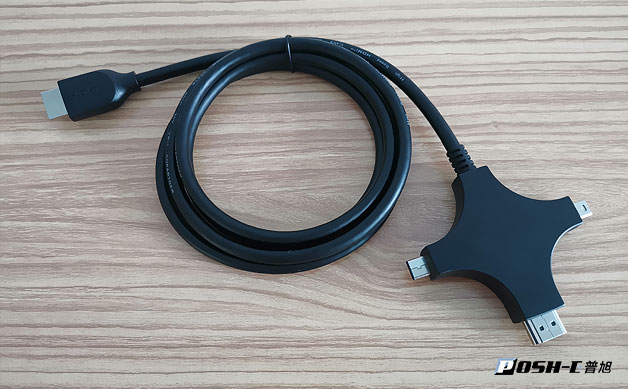

最后一步,外模成型,在用VA-1842等影像分析仪对各不同的接口进行功能性测试,排除生产过程会出现的纰漏,就这样,一款目的为了参展展示实力的hdmi线定制产品就这么诞生了。

hdmi线
