石墨烯屏蔽的hdmi细线方向研究

文章出处:责任编辑:人气:-发表时间:2020-06-10 15:14【

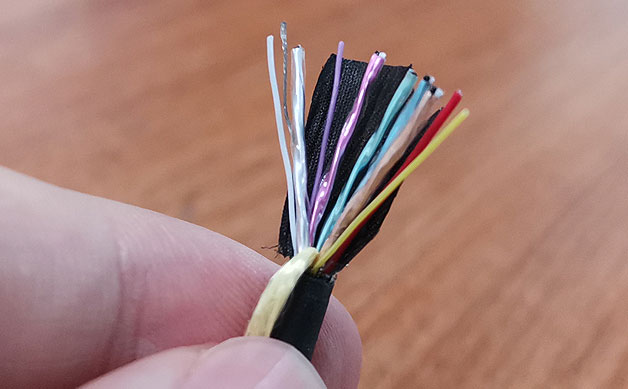

hdmi细线从里面结构看,石墨烯hdmi线也就是把外层屏蔽的铝箔麦拉+金属编织换成了石墨烯屏蔽膜,还是同样的配方,同样的19+1的标准芯线数,但是由于没有那么厚和硬的金属层干扰,hdmi细线从整体线材直径3.2mm,上手感觉会更软,更细,屏蔽效果上也一点不逊色,4K@60Hz的分辨率能做到2米的长度,价格方面也是具有性价比,并没有因此增加多少成本,可以说是性价比和功能各方面相互平衡。

hdmi细线

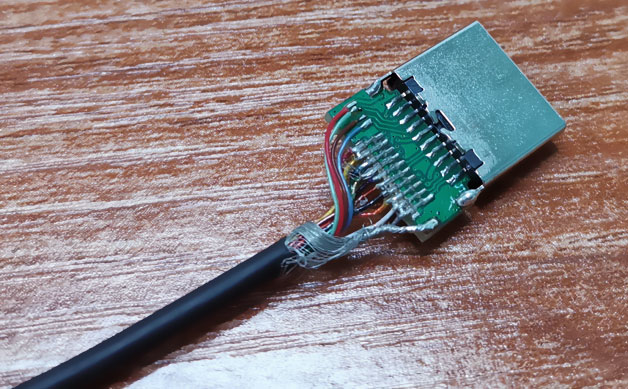

而同轴hdmi细线就定位不太一样,这是一心追求功能的代表,直径一下子砍到了2.5mm,但是要做到这么细的直径,常规的19+1是行不通的,这里线材就取了很巧妙的方案,把原本5组线里面的地线做到了每一根芯线外围,包住芯线,看下图就知道了,那排密密麻麻的焊点,下排是焊地线,上排是剥去外层的地线后的芯线,再焊,这方法能巧妙的把线材直径做细,但是对于加工工艺异常的高

hdmi细线
