DB-9和 DB-25的技术区别
DB-9 与 DB-25 的核心技术区别在于：DB-25 是 RS-232 原始标准定义的完整 25 针连接器，而 DB-9 是 IBM PC/AT 时代为节省空间而推出的精简版 9 针连接器；二者电气特性完全一致，核心信号功能一一对应，仅引脚编号不同，实际通信能力等效。

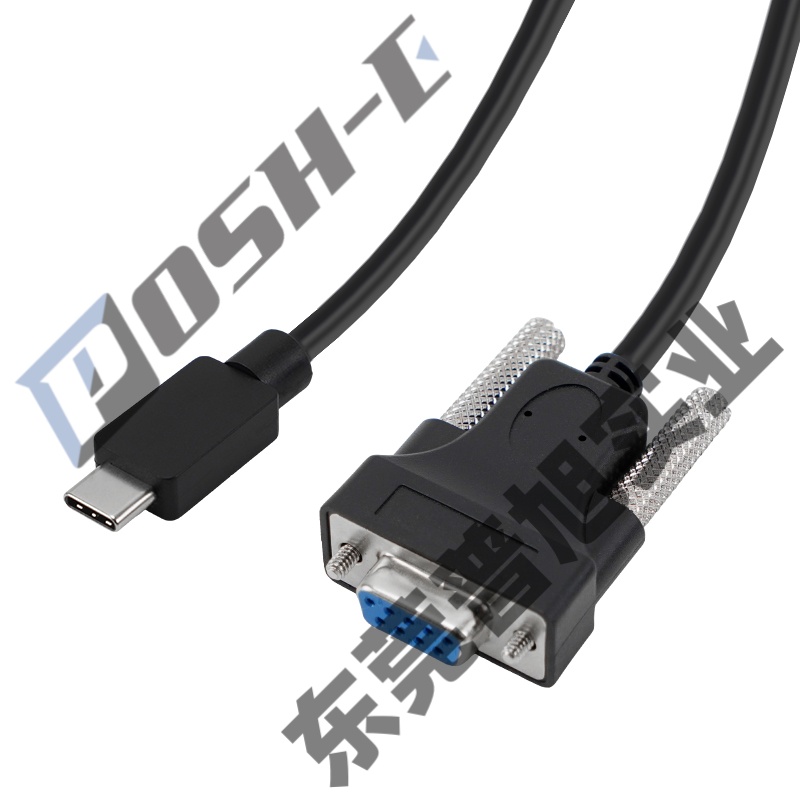

物理结构对比
| 对比项 | DB-9（严格称 DE-9） | DB-25 |
|---|---|---|
| 针脚数 | 9 针 | 25 针 |
| 排列方式 | 2 排（上 5 + 下 4） | 2 排（上 13 + 下 12） |
| 外壳宽度 | 约 18.5mm | 约 30mm |
| 连接器类型 | D-Subminiature | D-Sub |
| 固定方式 | 两侧螺丝 | 两侧螺丝 |
严格来说，9 针连接器的正确型号名称是 DE-9（E 代表外壳尺寸等级），但业界普遍误称为"DB-9"，这一称呼已成为约定俗成的通用叫法。
引脚功能对照（核心信号映射）
DB-9 和 DB-25 在 RS-232 串行通信中承载的核心信号完全一致，只是引脚编号不同。以下是标准 RS-232 模式下的对应关系：
| 信号功能 | 缩写 | DB-9 引脚 | DB-25 引脚 |
|---|---|---|---|
| 数据载波检测 | DCD | 1 | 8 |
| 接收数据 | RXD | 2 | 3 |
| 发送数据 | TXD | 3 | 2 |
| 数据终端就绪 | DTR | 4 | 20 |
| 信号地 | GND | 5 | 7 |
| 数据设备就绪 | DSR | 6 | 6 |
| 请求发送 | RTS | 7 | 4 |
| 清除发送 | CTS | 8 | 5 |
| 振铃指示 | RI | 9 | 22 |
注意：RXD 和 TXD 的引脚编号在 DB-9 和 DB-25 中是交叉对应的（DB-9 的 2/3 对应 DB-25 的 3/2），这是标准设计，并非错误。
DB-25 独有的信号分组
DB-25 的 25 个引脚并非全部用于 RS-232 串行通信，而是分为 4 组：
异步通信信号（9 条）：引脚 2、3、4、5、6、7、8、20、22——这部分与 DB-9 功能完全等效
20mA 电流环信号（9 条）：引脚 12、13、14、15、16、17、19、23、24——这是早期终端设备使用的另一种通信方式，IBM PC/AT 之后已不再支持
空引脚（6 个）：引脚 9、10、11、18、21、25——未定义
保护地（1 条）：引脚 1——设备外壳接地
也就是说，DB-25 中有大量引脚在实际串行通信中从未被使用。
技术本质区别
电气特性：完全相同。两者都遵循 RS-232 标准的负逻辑电平（逻辑"1"为 -3V ~ -15V，逻辑"0"为 +3V ~ +15V），波特率、传输距离、驱动能力等参数一致。
通信能力：完全等效。DB-9 保留了 RS-232 全部 9 条常用信号线，功能上没有任何缩减。
历史演进：DB-25 是 1960 年代 RS-232 原始标准定义的连接器，用于早期大型计算机和电信设备。1980 年代 IBM PC/AT 为节省主板空间和成本，采用 DB-9 替代 DB-25，此后 DB-9 成为事实标准。
实际接线中的关键差异
由于引脚编号不同，DB-9 与 DB-25 混接时需要特别注意交叉对应关系：
| 连接方式 | TXD/RXD 接法 | GND 接法 |
|---|---|---|
| DB-9 ↔ DB-9 | 2↔3, 3↔2 | 5↔5 |
| DB-25 ↔ DB-25 | 2↔3, 3↔2 | 7↔7 |
| DB-9 ↔ DB-25 | 2↔3, 3↔2 | 5↔7 |
