HDMI抗扰度测试

线缆抗扰度测试（EMS）

线缆专项测试参数

除了上述标准EMC项目外，线缆还需关注以下专项指标：

屏蔽层覆盖率：编织网覆盖率需≥85%（高端≥90%），铝箔需100%纵包覆盖。

转移阻抗（Transfer Impedance）：衡量屏蔽层对电磁波的阻隔能力，值越低屏蔽效果越好。高频下"猪尾巴"式接地会导致转移阻抗急剧增大，屏蔽失效。

360°端接验证：屏蔽层与连接器金属外壳必须实现360°环形搭接，单点接地在高频下等效串联数十nH电感，完全丧失屏蔽效果。

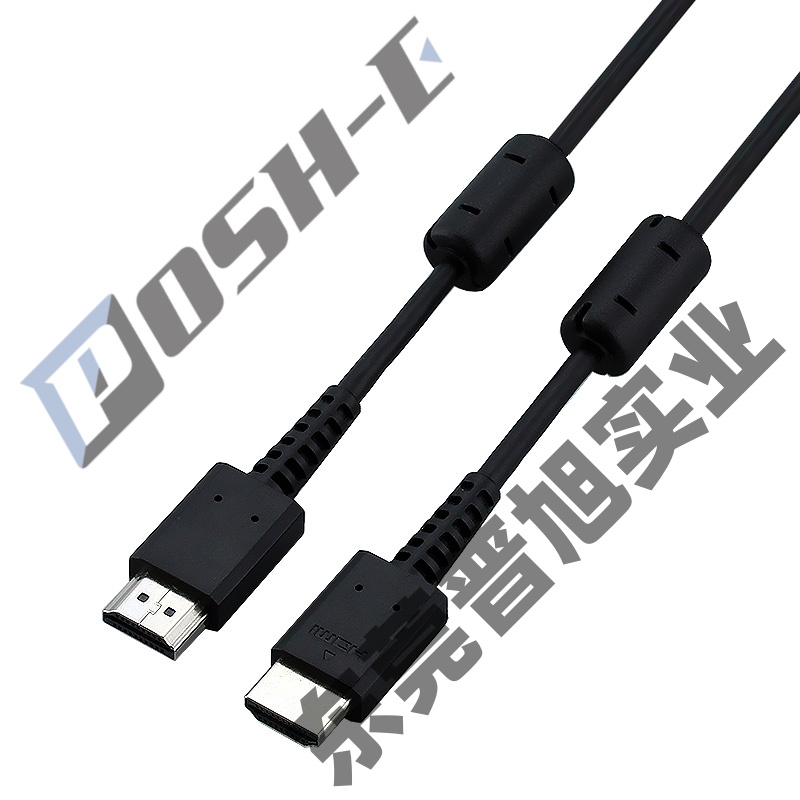

磁环抑制效果：在线缆上加装铁氧体磁环后，实测可降低辐射约8dB，需验证磁环的阻抗-频率特性是否匹配目标频段。

Q1：HDMI线缆抗扰度测试（EMS）包含哪些核心项目？

A1：涵盖五大项目：静电放电（ESD）、辐射抗扰度（RS）、传导抗扰度（CS）、电快速瞬变脉冲群（EFT）和浪涌（Surge），分别对应不同场景下的电磁干扰防护能力验证。

Q2：HDMI线缆ESD测试的接触放电与空气放电等级分别是多少？

A2：接触放电标准为±4kV，空气放电标准为±8kV。接触放电模拟人体或工具直接触碰连接器金属外壳时的静电释放，空气放电模拟高压电弧击穿空气间隙的放电过程，两者需分别验证。

Q3：辐射抗扰度（RS）和传导抗扰度（CS）的测试频段有何区别？

A3：RS测试频段为80MHz~1GHz，场强3V/m，将线缆暴露于外部射频电磁场中验证信号传输是否正常；CS测试频段为150kHz~80MHz，注入电压3V，通过耦合/去耦网络向线缆直接注入射频干扰信号，两者覆盖的干扰耦合路径不同。

Q4：EFT和Surge测试的等级范围是多少？它们模拟的干扰源有何不同？

A4：EFT（电快速瞬变脉冲群）测试等级为±1kV~±2kV，模拟继电器切换、感性负载通断产生的高频瞬态脉冲；Surge（浪涌）测试等级同样为±1kV~±2kV，但模拟雷击感应或大负载切换产生的浪涌电压，前者为高频窄脉冲群，后者为低频大能量冲击。

Q5：HDMI线缆屏蔽层覆盖率的具体要求是什么？

A5：编织网覆盖率需≥85%（高端产品≥90%），铝箔需100%纵包覆盖。双层屏蔽（铝箔+编织网）组合可有效抑制不同频段的电磁干扰，单层屏蔽在高端应用中往往不足以通过RS和CS测试。

Q6：转移阻抗和360°端接验证为什么对HDMI线缆抗扰度至关重要？

A6：转移阻抗衡量屏蔽层对电磁波的阻隔能力，值越低屏蔽效果越好。高频下"猪尾巴"式接地会导致转移阻抗急剧增大、屏蔽失效。360°端接要求屏蔽层与连接器金属外壳实现环形搭接，单点接地在高频下等效串联数十nH电感，完全丧失屏蔽效果。此外，加装铁氧体磁环可进一步降低辐射约8dB，但需验证磁环的阻抗-频率特性是否匹配目标频段。
