普旭的工业相机套装方案

普旭高柔6芯拖链线与RJ45拖链网线方案，构成了设备动态运动单元的“动力神经”与“数据中枢”。这两款线材均达到了1000万次拖链弯曲寿命的严苛标准，专为高频往复运动、复杂电磁环境以及恶劣工况而生。

高柔6芯拖链线专为自动化设备及机械手臂的动态布线需求设计。其内部采用多股超细精绞无氧铜丝，配合短节距绞合工艺，赋予了线缆极佳的柔韧性，能够轻松应对拖链系统中的高频次弯折、拉伸与扭转应力。6芯的结构设计完美契合了多信号、多控制点的传输需求，可高效承载电源供电、传感器数据交互或电机控制信号。在防护方面，该线缆通常配备耐磨、耐油的聚氨酯（PUR）或特种改性PVC外护套，并辅以铝箔与镀锡铜丝编织的双重屏蔽结构，不仅能抵御工业环境中的切削液与油污侵蚀，更能有效隔绝变频器等强电设备产生的电磁干扰，确保微弱信号的无失真传输。

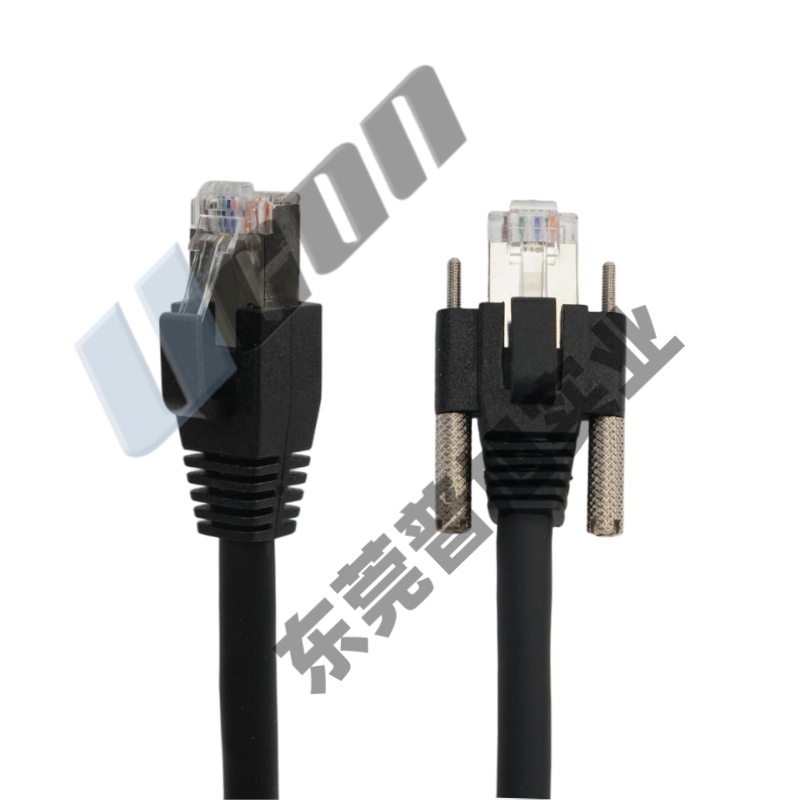

作为设备的数据通信桥梁，RJ45拖链网线同样具备1000万次级别的高柔耐折性能。该网线采用26AWG多股超细绞合导体，支持千兆以太网的高速稳定传输。为了应对工业现场的强干扰，RJ45拖链线采用SF/UTP（铝箔加铜丝网）双层屏蔽构造，最大程度地保护数据免受EMI和RFI干扰。其外护套同样选用耐油、抗紫外线、耐焊接飞溅的工业级材料，部分高端型号还会配备带固定螺钉的RJ45接头或高保持力护套，以防止在剧烈运动中发生松脱，确保相机或控制器的数据链路时刻畅通。

当高柔6芯拖链线与RJ45拖链网线组合应用于同一拖链系统时，它们共同展现了卓越的协同优势。两者均拥有1000万次的超长弯曲寿命，这意味着在设备的整个生命周期内，线缆几乎无需因疲劳断裂而频繁更换，大幅降低了产线的停机维护成本。同时，它们科学的内部抗疲劳结构（如中心填充抗拉纤维、分层绞合设计）能有效防止线缆在高速运动中发生相互挤压和绞合打结。无论是应用于机器视觉相机的供电与触发，还是多轴机械手臂的伺服控制与数据回传，这一组合都能为工业4.0时代的智能制造提供极致稳定、安全、高效的基础连接保障。

Q1：6 芯拖链线与 RJ45 拖链网线在系统里分别承担什么角色？

A：高柔 6 芯拖链线：动力神经，负责电源供电、I/O 触发、传感器、电机控制信号传输；RJ45 拖链网线：数据中枢，负责千兆以太网高速图像、业务数据回传；二者搭配完成一套运动机构的供电?控制?数据完整链路。

Q2：两款线缆都是 1000 万次弯折寿命，代表现场就一定能用 1000 万次？

A：1000 万次为标准拖链试验机测试条件；实际使用寿命受最小弯曲半径、拖拽挤压、油污、温度影响，现场工况恶劣会缩短线缆寿命，是性能参考指标，不是绝对保证值。

Q3：RJ45 拖链网线 SF/UTP 双层屏蔽结构是什么，起什么作用？

A：SF/UTP = 铝箔绕包 + 镀锡铜编织网双层屏蔽；抑制 EMI 电磁干扰、RFI 射频干扰，保障千兆图像数据不丢包，适配工厂变频器、伺服电机强干扰环境。

Q4：RJ45 拖链网线 26AWG 多股超细绞合导体优势？

A：多股细导体分散弯折应力，提升拖链耐疲劳性能；区别于普通网线单股硬导体，适合高频往复运动。

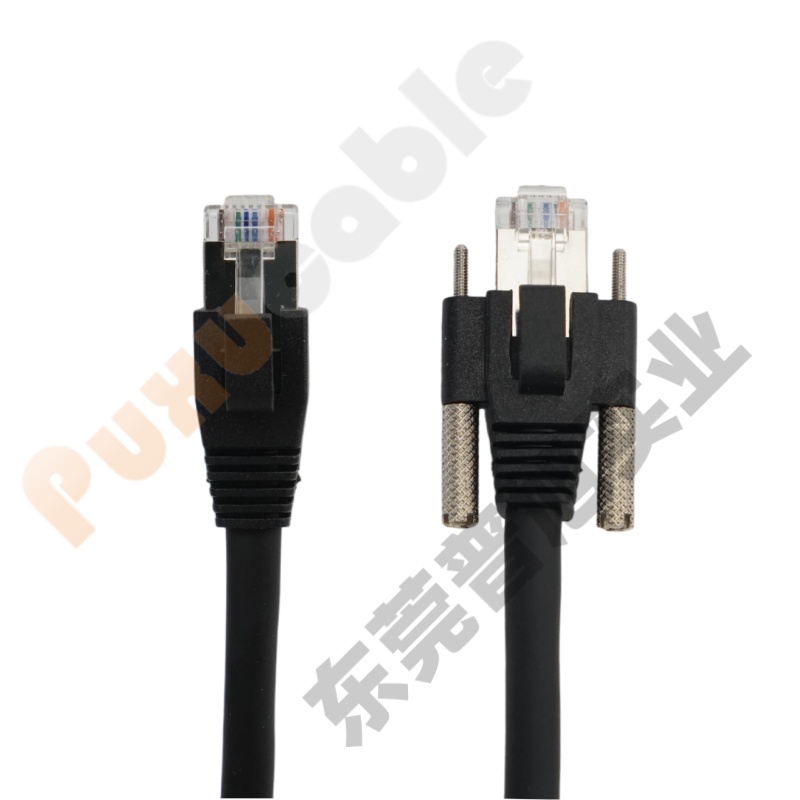

Q5：RJ45 拖链线带螺丝固定接头的作用？

A：剧烈抖动、往复运动工况下锁紧接头，防止接头松脱，保证 GigE 工业相机数据链路持续连通。

Q6：6 芯拖链线和 RJ45 拖链网线放在同一根拖链里面，会不会互相干扰？

A：两款均配置双重屏蔽结构，同拖链可以共敷；施工需要屏蔽层可靠接地；尽量预留空间，避免线缆互相挤压摩擦。强弱信号、高速网线无屏蔽混放才容易产生串扰干扰。

Q7：6 芯拖链线 PUR 护套对比改性 PVC 护套差异？

A：PUR 聚氨酯：耐油、耐切削液、耐焊接飞溅、耐磨性能更强，恶劣油污工况优先； 改性 PVC：性价比高，具备基础耐油耐磨，轻度油污环境适用，不适合长期浸泡油液。

Q8：两款线缆内部的抗拉纤维填充、分层绞合设计解决什么问题？

A：防止高速拖链运动时线缆内部芯线散乱、挤压、打结；分散拉力，拉力由抗拉纤维承担，减少铜导体承受机械应力，降低断线概率。

Q9：这套组合典型落地应用场景有哪些？

A：机器视觉 GigE 相机：6 芯线做供电 + 触发，RJ45 拖链网线回传图像；多轴机械臂末端机构、自动化产线运动单元，同时实现伺服控制、传感器信号、大数据图像传输。

Q10：采用这套千万次寿命线缆，能带来什么实际产线收益？

A：线缆疲劳断裂故障率大幅下降，减少停机换线频次，降低设备维护成本，提升产线稼动率。

Q11：RJ45 拖链网线可以跑 2.5GigE /10GigE 吗？

A：本款基础型号为千兆规格；2.5G/10GigE 需要匹配对应等级高柔拖链网线，同时交换机、网卡也要配套。

Q12：同拖链布线，6 芯控制线缆和 RJ45 网线安装有什么要点？

A：1、遵守线缆最小弯曲半径，不可过小弯折； 2、拖链内部预留松弛余量，线缆不能拉紧； 3、不同线缆之间不要堆叠挤压； 4、双层屏蔽线缆务必做好接地； 5、避开焊接飞溅、尖锐棱角直接摩擦护套。

Q13：6 芯拖链传输微弱 I/O 触发信号，屏蔽接地没做好会出现什么现象？

A：工业电磁干扰下，出现误触发、漏触发，相机触发时序错乱，视觉检测良率异常。

Q14：普通网线 + 普通 6 芯线缆，直接放到拖链里面会发生什么？

A：普通网线是单股硬导体，普通控制线导体绞合工艺差；短时间可用，很快出现内部芯线断裂，表现为相机丢包、触发信号时好时坏、电源间断，故障隐蔽排查困难。
