RS232核心特性说明

技术原理

通信架构：采用异步串行通信，数据逐位顺序传输，收发双方不共享时钟，依靠预设波特率及帧格式同步。采用全双工模式，独立 TXD/RXD 线路支持同时收发。拓扑为点对点，仅限两个节点（DTE 与 DCE）一对一通信。

电气特性：采用负逻辑电平，发送端逻辑"1"（Mark）为 -5V ~ -15V，逻辑"0"（Space）为 +5V ~ +15V；接收端识别阈值为 ±3V，中间 -3V ~ +3V 为不确定区。采用单端信号传输，以 GND 为参考，抗共模干扰能力弱。驱动器最大输出电流 500mA（实际 IC 多远低于此），接收器输入阻抗标称 5kΩ（最低 3kΩ）。

数据帧格式：遵循异步起止式结构，每帧包含 1 位起始位（逻辑 0）、5~8 位数据位（常为 7 或 8 位）、0 或 1 位校验位（奇/偶/无）、1/1.5/2 位停止位（逻辑 1）。常见配置为"9600,N,8,1"（波特率 9600bps、无校验、8 数据位、1 停止位）。

传输性能：速率常见 9600/19200/38400/115200 bps，最高可达 1Mbps。距离受 2500pF 容性负载限制，通常 15m 以内，9600bps 下优质线缆可达 30~35m。标准限制最大压摆率 30V/μs 以降低串扰。

控制信号：定义 24 条信号线，常用 8 条以内。核心包括 TXD/RXD（数据收发）、RTS/CTS（硬件流控）、DTR/DSR（设备就绪）、DCD（载波检测）、RI（振铃指示）。

工艺实现

电平转换工艺：因与 TTL/CMOS 电平不兼容，需专用芯片（如 MAX232/MAX3232/SP3232）进行双向转换。芯片内部集成电荷泵电路，利用外部电容储能升压，将单电源（+5V 或 +3.3V）转换为 ±10V 左右双电源，实现单电源供电下的电平转换。

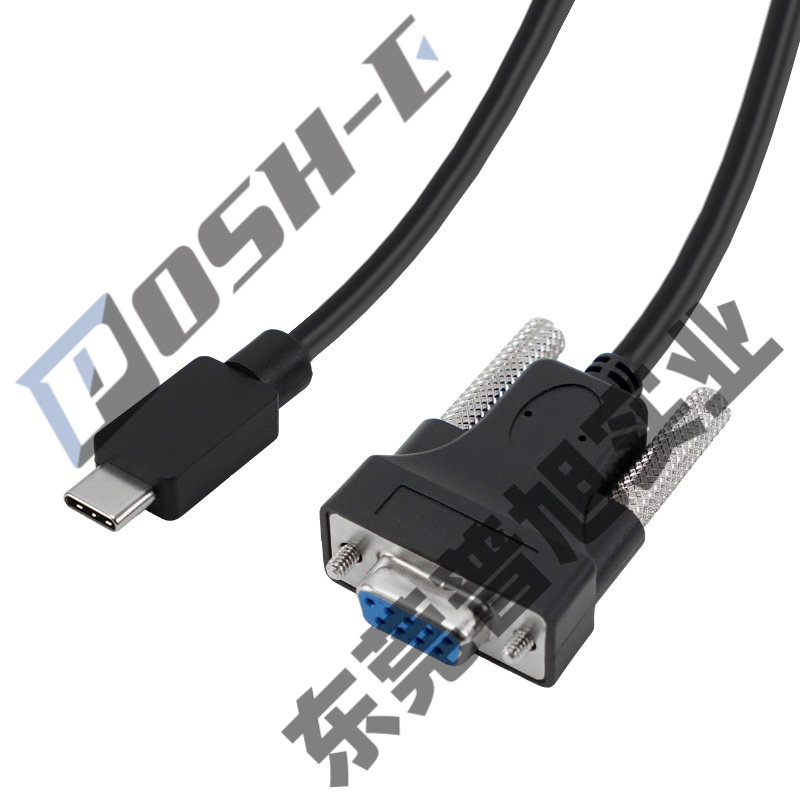

连接器工艺：标准采用 DB-25（25 针），后 IBM PC 简化为 DB-9（9 针）成为事实标准。线缆推荐使用屏蔽双绞线以降低电磁干扰。

与 UART 的关系：UART 是 MCU 内部负责帧组装/拆解的硬件模块（协议引擎），RS-232 是 UART 输出经电平转换后的外部物理接口标准（电线语言）。

核心特点

优势：协议简单、硬件开销低；兼容性好、生态成熟；成本低廉；全双工通信效率高；操作系统原生支持。

局限：速率低（一般不超 115.2kbps）；距离短（15m 内）；单端传输抗干扰弱；仅支持点对点；电平高易损芯片且需转换电路；不支持热插拔。

典型应用：工业控制（PLC/变频器/数控机床）、医疗设备、测试仪器、嵌入式调试及网络设备 Console 口配置。
