设备配备HDMI高清线EMI过不了怎么解决

文章出处:责任编辑:人气:-发表时间:2020-10-07 14:47【

为了过EMI或者EMC等试验,采用了用料很好的HDMI高清线,两边都加了磁环,但是装上设备后测试还是过不了,这个问题估计有不少设备商遇到过,也是挺令人头痛费解的,只能找多家厂家要不同的线来测试,直到找到合适为止,为减少这种问题发生,下面分享一下HDMI高清线厂家普旭多年的一点经验。

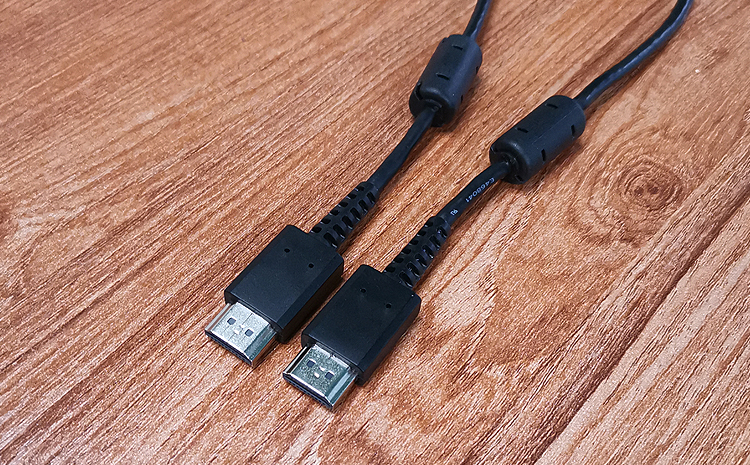

HDMI高清线

首先EMI或EMC测试是不是屏蔽影响?

一般我们认为屏蔽率越高的更容易通过EMI或EMC检测,但电磁干扰分为内部电磁干扰和外部电磁干扰,为了屏蔽效果就一个劲用好材料,其实也不是这样的,只要处理得当,铜包钢也是能过的,主要是知道成因和针对性处理,像EMI我们可以针对地线和铝箔等屏蔽下手,铝箔重叠率占宽度的25%以上,金属编织率在95%以上,避免鼓包造成的天线效应,连接器方面,焊点圆滑,采用三件式或者一件式的马口铁隔绝外部电磁干扰,芯线脱皮距离短等等一系列工艺上的细节,其实也就是平时加工上该注意的点抓严一点点。

HDMI高清线

实际只要工艺达标,有经验的HDMI高清线厂家用合适的材料就能做到合格的过EMI和EMC的HDMI高清线,当然用高成本的好料来堆也是个省事省力的好办法,普旭有一款现成的能过EMI或EMC测试的HDMI高清线,感兴趣可以要一条样品去测试,这种线还是需要先试一下效果的,参数如下:1.2米长,HDMI 1.4V,34AWG,镀锡铜编织,黑色PVC外被,OD4.0MM,两端加磁环。

此文关键字:HDMI高清线 EMI
