工业相机连接器选择

按传输接口分为GigE网口、USB3.0接口、光纤接口和Camera Link接口等类型。

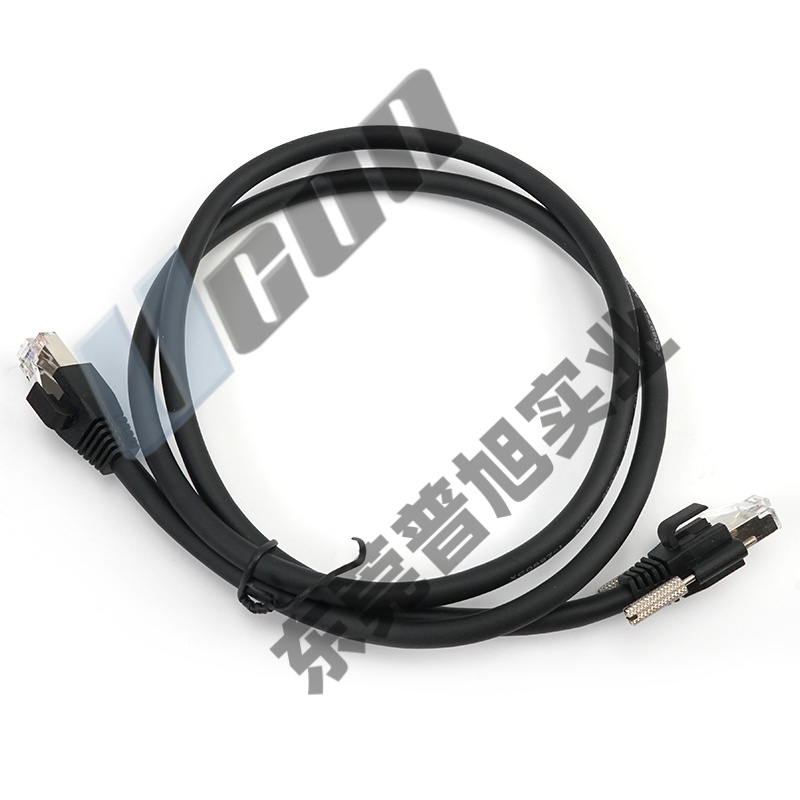

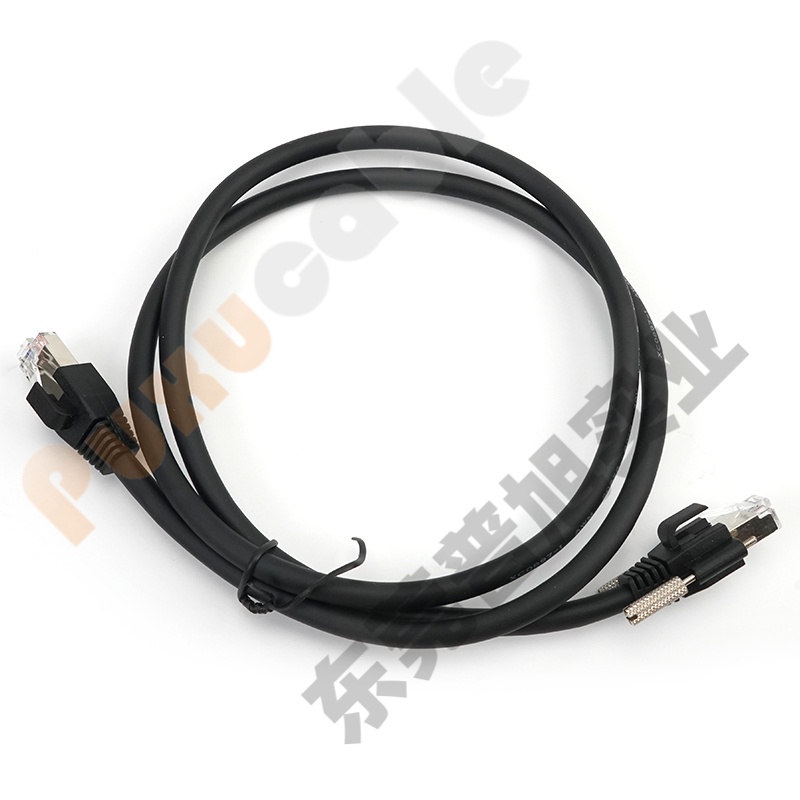

GigE网口相机采用千兆以太网协议传输图像数据，带宽最大上限为125MB/s。技术原理根据标准TCP/IP网络协议，通过网线连接，传输距离可达100米。做到简易安装，性价比高，支持多相机组网，兼容性强。但是带宽限制了高分辨率相机的帧率表现。其适用于中低速检测场景，如SMT贴片、包装标识读取、汽车零部件检测等。2.5GigE和10GigE分别将带宽提升至312.5MB/s和1.25GB/s，可支持更高像素或更快行频需求。

USB3.0接口相机采用USB3.0协议，带宽最大上限为400MB/s（实际工作约350MB/s）。技术原理利用主机USB控制器直连传输，即插即用，并且接口普及度高，无需额外采集卡，体积可做到很小。但是传输距离受限于5米以内，多相机连接时受主机USB通道数限制。适用于空间受限的近距离检测场景，如固晶机定位、手持式检测设备、机械臂末端视觉等。

光纤接口相机采用光纤传输介质，带宽可达10Gbps或20Gbps。技术原理是将电信号转换为光信号，通过光纤传输后再转换回电信号。优点是传输距离可超过300米，具备极强的抗电磁干扰能力，适合高速大数据量场景。缺点是需要配套光纤采集卡，系统成本较高。适用于锂电池极片高速扫描、PCB板精密检测、半导体晶圆检验等高端制造场景。

Camera Link 接口采用专用并行传输协议，带宽根据配置不同分为Base（255MB/s）、Medium（510MB/s）、Full（680MB/s）等级别。优点是低延迟，实时性强。缺点是需要专用采集卡，传输距离仅约10米，成本较高。适用于对实时性要求严苛的科研级应用。

选型建议：100米内常规检测优先选择GigE接口；空间受限且近距离应用选择USB3.0；需要超过100米传输或存在强电磁干扰环境必须选择光纤接口；实时性要求在微秒级的科研场景可考虑Camera Link。

Q1：GigE、2.5GigE、10GigE 带宽分别是多少？

A：

• GigE (千兆)：最大 125MB/s

• 2.5GigE：最大 312.5MB/s

• 10GigE：最大 1.25GB/s 基于 TCP/IP 网络协议，网线标准传输距离可达 100 米。

Q2：GigE 相机优点与短板是什么？适合什么场景？

A：优点：安装简单、性价比高、支持多相机组网、兼容性好；短板：带宽上限约束高分辨率相机帧率。适合 SMT 贴片、包装标识读取、汽车零部件检测等中低速检测场景。

Q3：USB3.0 工业相机标称带宽 400MB/s，实际为什么只有约 350MB/s？

A：协议开销会占用一部分带宽，实际业务有效带宽约 350MB/s。无需额外采集卡、即插即用、接口普及、相机体积小巧；最大传输距离 5 米以内；多相机受主机 USB 通道资源限制。适合固晶机定位、手持检测、机械臂末端视觉等近距离狭小空间场景。

Q4：光纤接口工业相机核心优势是什么？

A：电?光?电信号转换，带宽可达 10Gbps/20Gbps；传输距离超 300 米，极强抗电磁干扰。缺点：必须搭配光纤采集卡，整套系统成本高。多用于锂电池极片高速扫描、PCB 精密检测、半导体晶圆检验等高端制造。

Q5：Camera?Link Base / Medium / Full 带宽分别多少？

A： ?Base：255MB/s ?Medium：510MB/s ?Full：680MB/s 优势：并行协议，低延迟、实时性好；缺点：需要专用采集卡，传输距离仅约 10 米，成本高，多用于微秒级实时要求的科研场景。

Q6：100 米以内常规检测，优先选哪一类接口？

A：优先 GigE 接口；分辨率帧率要求更高可以升级 2.5GigE /10GigE。

Q7：空间狭小、设备近距离（5 米以内）视觉方案选什么接口？

A：优先 USB3.0 工业相机，不用采集卡，设备集成简单。

Q8：传输距离大于 100 米，或者现场强电磁干扰环境，选哪种接口？

A：选用光纤接口工业相机，光信号不受 EMI 电磁干扰，长距离传输图像稳定。

Q9：追求微秒级低延迟科研场景，该选什么接口？

A：优先 Camera Link 接口，实时性表现优异，注意传输距离不超过 10 米，配套专用采集卡。

Q10：GigE 相机可以多相机组网，会出现带宽瓶颈吗？

A：会，多台 GigE 相机共用交换机总带宽，高像素高帧率多相机场景建议使用 2.5G/10G 交换机做带宽扩容。

Q11：USB3.0 相机多机使用注意什么？

A：不能简单 USB 集线器堆叠；多相机要分配独立 USB 控制器通道，否则会出现丢帧、图像卡顿。

Q12：光纤相机除了价格高还有什么需要注意？

A：光纤线缆不能过度弯折；需要配套对应速率光纤采集卡，软件驱动也要配套，整体方案复杂度高于 GigE。

Q13：Camera Link 现在还推荐新项目使用吗？

A：新项目更多被 10GigE、光纤接口替代；仅旧设备迭代、科研强实时场景继续选用。

Q14：电磁干扰大的工厂，GigE 网线可以替代光纤相机吗？

A：普通网线抗干扰能力有限；强干扰现场即使屏蔽网线，依旧有图像出错风险，长距离强干扰优先光纤接口相机。
