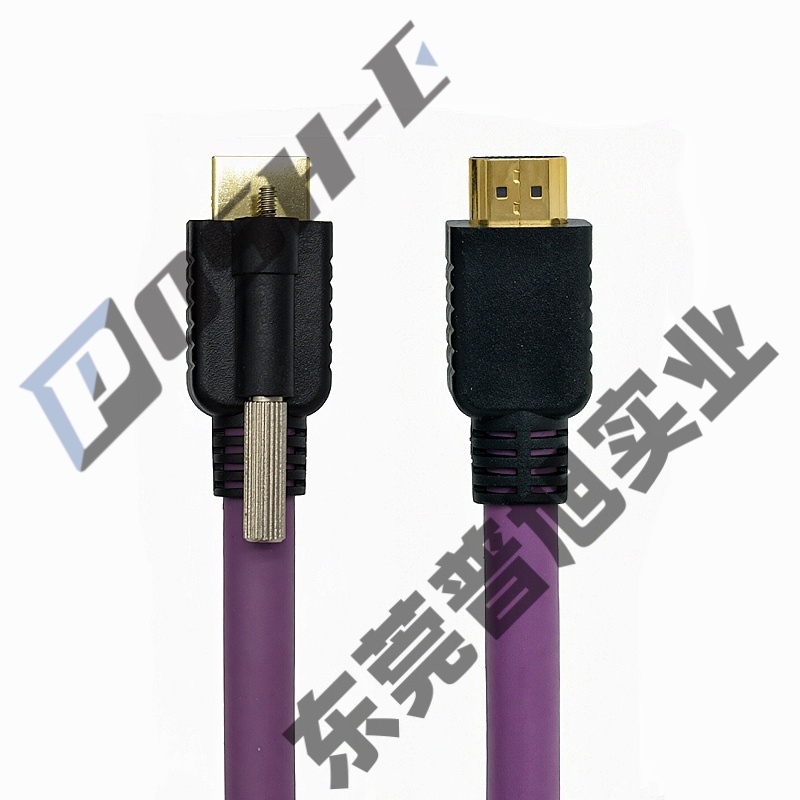

HDMI拖链线应用场景

工业自动化设备

这是HDMI拖链线最核心的应用领域，涵盖机器人、自动化生产线、自动化装配线等。工业机器人的手臂关节处需要在多角度弯曲（甚至360°旋转）中传输高清视频信号，拖链线的高柔性多股细铜丝结构能有效减少弯折应力；自动化产线上的传送带、移栽机等移动部件则需耐受油污和冷却液侵蚀，PUR耐油护套可适应车间复杂环境。

数控机床（CNC）

数控机床的X/Y/Z轴运动部件、龙门架、刀库等在加工过程中需要频繁伸缩和弯曲，HDMI拖链线用于连接机床操作面板与控制系统，实时传输高清加工画面。其最小弯曲半径可低至50mm，能承受每分钟30次以上的往复运动，寿命可达百万次以上。

机器视觉与自动化检测设备

包括AOI光学检测仪、3D扫描仪、工业相机等。这类设备在产线上随滑台或机械臂高速移动，需要实时传输高分辨率图像用于缺陷检测和尺寸测量。HDMI拖链线的多层屏蔽结构（铝箔+编织网，编织密度≥90%）能有效抵抗工业现场的电磁干扰，确保4K@60Hz信号零丢帧、无闪屏。

医疗设备

医疗领域对线缆的可靠性要求极高。HDMI拖链线广泛应用于：

手术机器人：多轴联动的高柔性运动场景，需低噪、无菌、高可靠不中断

CT/MRI/超声设备：移动检查床和C臂旋转时的视频信号传输，需防静电保护成像信号

医用内窥镜：高柔韧性和良好屏蔽性能保障高清图像传输

康复设备：低噪运行、长寿命往复运动

舞台设备与大型展览

舞台机械（升降平台、旋转舞台）和大型展览设备中的视频传输线缆，需要在复杂的运动环境中保持稳定工作。HDMI拖链线能够跟随舞台机械的升降、旋转等动作反复弯折，同时保证高清视频信号的无损传输，满足演出和展示的高画质需求。

汽车制造与物流仓储

汽车制造：自动化焊接产线上的机器人、悬挂式输送系统、传送带等设备，通过HDMI拖链线连接视觉检测系统和监控显示，确保产线质量管控的实时性

物流仓储：堆垛机、AGV小车、穿梭车等设备在仓库中往返运输时，拖链线随设备移动提供高清视频信号传输，部分冷库场景还需耐低温特性

Q1：HDMI 2.1 接口对线缆带宽的要求有多高？

A1：HDMI 2.1 支持高达 48Gbps 的总带宽，可实现 8K@60Hz 或 4K@120Hz 的无压缩视频传输，在如此高的数据速率下，信号完整性、阻抗匹配、串扰与EMI抑制都成为工程设计的关键因素。

Q2：为什么普通双绞线在 HDMI 2.1 场景下表现不佳？

A2：双绞线在 48Gbps 速率下存在三大瓶颈：差分阻抗控制难度大（100Ω匹配在弯曲或组装中易出现不一致）、高频损耗明显（超过 10GHz 频率段传输损耗急剧上升，影响眼图质量）、EMI 与串扰抑制不足（多通道并行传输时串扰干扰明显），尤其在长线（>2m）或柔性结构中难以稳定满足性能要求。

Q3：极细同轴线束（Micro Coax）相比双绞线的核心优势是什么？

A3：极细同轴线具备四大优势：天然精准特性阻抗（常见 50Ω 或 75Ω），大幅降低反射与抖动；独立屏蔽结构有效减少通道间串扰，EMI 性能出色；采用银镀铜导体与低介电常数绝缘材料（如 FEP、ePTFE），高频衰减更小；直径仅 0.3mm~0.5mm，柔性极佳，特别适合紧凑型 8K 显示、工业相机、FPGA 视频模组等应用。

Q4：极细同轴线在 HDMI 2.1 系统中如何实现阻抗匹配？

A4：HDMI 接口为 100Ω 差分系统，需通过双根同轴线组合的匹配设计实现标准阻抗，同时配合高精度连接器（如 I-PEX CABLINE 系列），确保端口与线束的几何一致性，避免反射与信号失真。

Q5：极细同轴线在 48Gbps 传输下的长度限制是多少？

A5：尽管同轴线衰减低，但在 48Gbps 速率下仍建议总长度不超过 3 米，以防带宽受限导致信号衰减和时序抖动影响画质稳定性。超过此距离需考虑有源延长方案或光纤 HDMI 方案。

Q6：工业视觉采集模组为何倾向采用 Micro Coax 结构替代双绞线？

A6：工业视觉模组对信号完整性和长期稳定性要求极高，Micro Coax 的独立屏蔽结构可有效抑制多通道并行传输时的串扰干扰，且 0.3mm~0.5mm 的极细直径适合紧凑空间布线，部分高端品牌 HDMI 2.1 线缆和工业视觉采集模组已全面采用 Micro Coax 结构来替代传统双绞线方案。
