HDMI拖链线各结构优点

多股超细铜丝绞合导体（最内层）

结构：导体由极细无氧铜丝（单丝直径通常在0.1mm以下）分层绞合而成，常见有束绞、同心绞、复绞等方式。

优点：

抗弯折疲劳：弯曲应力被分散到每一根细丝上，单根断裂不会导致整体失效，耐弯折次数可达上千万次

柔韧性极佳：导体越细、股数越多，柔韧性越好，可实现更小的弯曲半径

导电稳定：采用高纯度无氧铜，导电率高，长期使用不易产生微裂纹导致电阻增大

绝缘层

结构：包裹在每根导体外部，通常采用高压成型的PVC、TPE（热塑性弹性体）或改性PE材料。

优点：

支撑单股导线：防止各股导线之间相互粘滞，保持线芯结构稳定

低电容低损耗：优质绝缘材料可降低信号传输衰减和线对间串扰，保障高速信号完整性

耐弯折不开裂：改性材料在反复弯折中不易硬化、发脆

抗拉中心 / 填充层

结构：位于线缆中心或芯线间隙，采用芳纶纤维（凯夫拉）、PP绳或柔性聚酯纱等材料填充。

优点：

承受轴向拉力：线缆受拉时由抗拉纤维承力，不传递到内部信号线上，保护导体不断裂

防止芯线散乱：填充绞合使芯线横截面保持完整圆形，防止弯折时芯线游离到中心区域

缓冲抗扭：减少多芯线缆在拖链运动中相互缠绕、摩擦的风险

分层绞合成缆结构

结构：多根绝缘芯线围绕抗拉中心，以优化的短节距进行分层绞合（甲胄式绞合），绞合方向与导体束绞方向相反。

优点：

均匀受力：每根芯线承受的力大致相同，避免应力集中在某一根上导致提前断裂

抗扭转：反向绞合设计抵消弯折时产生的扭转应力，防止线缆"起旋"

结构紧凑：成缆后外径小巧柔软，适配狭小微型拖链的紧凑布线

多层屏蔽结构

结构：通常采用"铝箔麦拉带 + 镀锡铜丝编织网"的双层屏蔽设计，工业级产品还会对每对差分信号线单独施加铝箔屏蔽。编织网覆盖率一般要求≥90%，高端产品可达95%以上。

优点：

宽频段抗干扰：铝箔层屏蔽高频干扰，铜编织网屏蔽低频干扰，两者互补覆盖全频段

保障信号完整性：有效抵抗工厂中变频器、电机、焊接设备等产生的电磁干扰（EMI），避免画面花屏、闪烁或信号丢失

减少线对串扰：独立屏蔽每对信号线，消除线对之间的串音干扰

内护套

结构：挤压成型包裹在屏蔽层外，材质多为丁腈复合物或改性PVC。

优点：

固定绞线结构：取代廉价填充物，保证芯线不会散乱

防止扭曲：为屏蔽层提供支撑，避免屏蔽层在弯折中断裂

隔离内外层：作为屏蔽层与外护套之间的缓冲

PUR / 特种外护套（最外层）

结构：采用PUR（聚氨酯）或耐油PVC+TPU双层复合材料，高压挤出成型包裹在最外层。

优点：

超高耐磨性：耐磨性能是普通PVC的5~10倍，长期与拖链摩擦不易破损

耐油耐化学腐蚀：耐受切削液、润滑油、液压油等工业介质侵蚀

宽温域适应：标准PUR可在-30℃~+80℃保持柔韧，特殊配方可达-40℃~+125℃

高柔韧不回弹：反复弯折后不易硬化开裂，低温柔韧性远优于普通PVC

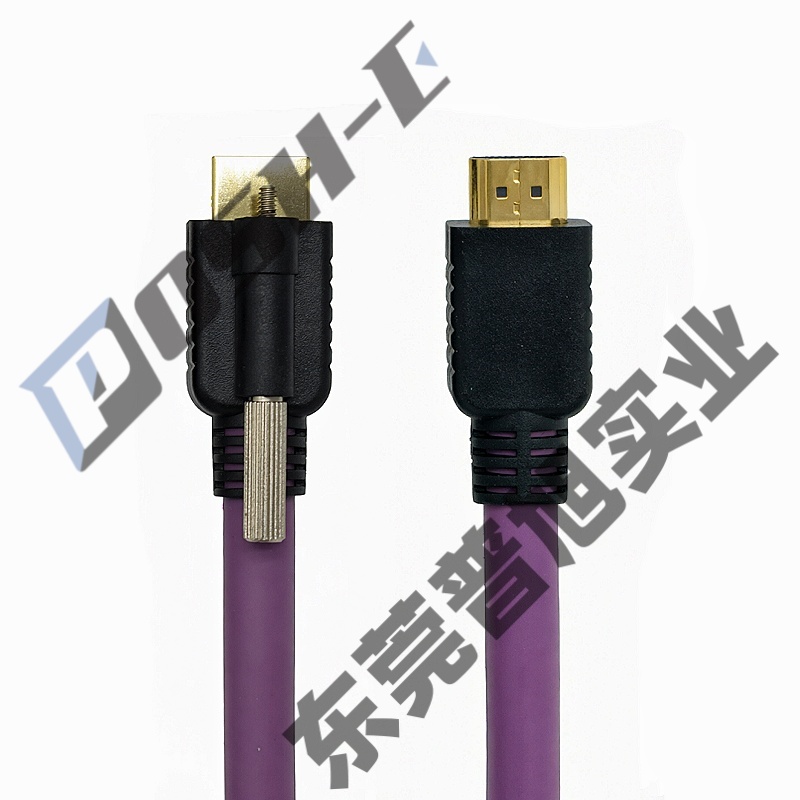

接口加固设计（两端）

结构：接头采用金属外壳替代注塑件，配备推拉自锁、螺丝固定或卡扣锁定机构，尾部设有应力消除（strain relief）保护套。

优点：

防振动松脱：机械锁紧结构不依赖摩擦力，设备振动环境下连接稳固

分散弯折应力：应力消除套将弯折力分散到保护套区域

抗冲击保护：金属外壳硬度高，保护内部精密触点

Q1：在高频往复运动的工业拖链中，HDMI线缆极易断芯，选型时应关注哪些内部导体与成缆参数？

A1：应选用单丝直径0.1mm以下的极细无氧铜丝分层绞合导体，耐弯折可达上千万次；成缆需采用围绕抗拉中心的优化短节距分层绞合（甲式绞合），以反向绞合抵消扭转应力，确保结构紧凑适配狭小空间。

Q2：拖链设备在高速运行中HDMI信号出现花屏，如何通过线缆的屏蔽与抗拉结构进行故障排查？ A2：需检查线缆是否具备“铝箔麦拉带+镀锡铜丝编织网”双层屏蔽，且编织网覆盖率≥90%（高端≥95%）以抵御宽频段EMI；同时确认内部是否填充芳纶纤维或PP绳作为抗拉中心，防止芯线散乱导致差分信号线受损。

Q3：针对有切削液或油污的数控机床环境，HDMI拖链线的外护套材质应满足什么技术指标？

A3：必须选用PUR或耐油PVC+TPU双层复合材料外护套，其耐磨性能是普通PVC的510倍；标准PUR护套的工作温域为-30℃+80℃，若采用特殊配方可耐受-40℃~+125℃的极端温度环境。

Q4：在空间受限的狭小拖链内布线，HDMI拖链线的绝缘层与内护套设计有哪些特殊要求？

A4：绝缘层需采用PVC、TPE或改性PE高压成型，确保低电容、低损耗且耐弯折不开裂；内护套则需通过丁复合物或改性PVC挤压成型，以固定绞线结构、防止扭曲变形，并有效隔离内外层。

Q5：拖链线在剧烈振动工况下接口容易松脱，HDMI拖链线在接口加固方面有哪些针对性设计？ A5：接口两端应采用金属外壳替代注塑件，并配备推拉自锁、螺丝固定或卡扣锁定机制；尾部需增加应力消除保护套，以分散弯折应力并防止振动导致的松脱。

Q6：如何评估HDMI拖链线的整体柔韧性与抗扭转性能是否达标？

A6：需确认导体采用束绞、同心绞或复绞工艺，且多根绝缘芯线围绕抗拉中心进行反向分层绞合；这种结构不仅能承受极大的轴向拉力，还能有效缓冲抗扭，保障高纯度无氧铜导电的长期稳定性
