RS232 是经典异步串行通信物理接口标准，广泛应用于工业、医疗、测试仪器领域。很多采购人员容易混淆 UART 与 RS232 概念，RS232 定义了外部电气电平、连接器、信号线规范，依靠异步串行机制实现数据逐位传输，是嵌入式设备与工控外设之间短距离点对点通信的成熟方案。

通信架构

职能：采用异步串行通信，数据逐位顺序传输，收发双方不共享时钟，依靠预设波特率及帧格式完成同步；通信模式为全双工，独立 TXD/RXD 两条线路支持同时收发；拓扑结构为点对点，仅允许 DTE 与 DCE 两个节点一对一通信，不支持多节点总线挂载。

电气特性

职能：采用负逻辑电平。发送端逻辑 "1"（Mark）为 -5V ~ -15V，逻辑 "0"（Space）为 +5V ~ +15V；接收端识别阈值为 ±3V，-3V ~ +3V 区间属于不确定识别区。采用单端信号传输，以 GND 为参考基准，抗共模干扰能力弱。驱动器最大输出电流 500mA（商用 IC 实际输出远低于该上限），接收器输入阻抗标称 5kΩ，最低 3kΩ。

数据帧格式

职能：异步起止式帧结构，每帧包含 1 位起始位（逻辑 0）、5~8 位数据位（常用 7 位或 8 位）、0 或 1 位校验位（奇校验 / 偶校验 / 无校验）、1/1.5/2 位停止位（逻辑 1）。行业最通用配置为9600,N,8,1，代表波特率 9600bps、无校验、8 数据位、1 停止位。

传输性能

职能：常用波特率 9600/19200/38400/115200 bps，极限速率最高可达1Mbps。传输距离受 2500pF 容性负载限制，标准推荐 15m 以内；9600bps 低速搭配优质线缆可达到 30~35m。标准限定最大压摆率 30V/μs，用于抑制信号串扰。

控制信号

职能：标准定义 24 条信号线，工程实际常用不超过 8 条。核心信号包含 TXD/RXD（数据收发）、RTS/CTS（硬件流控）、DTR/DSR（设备就绪）、DCD（载波检测）、RI（振铃指示），用于硬件握手、流控与设备状态检测。

工艺实现

电平转换工艺

职能：RS232 电平与 TTL/CMOS 电平不兼容，必须使用专用转换芯片（MAX232/MAX3232/SP3232）做双向电平转换。芯片内置电荷泵电路，依靠外部电容储能升压，将单电源 + 5V 或 + 3.3V 转换至 ±10V 左右双电源，实现单电源供电下的高低电平转换。

连接器工艺

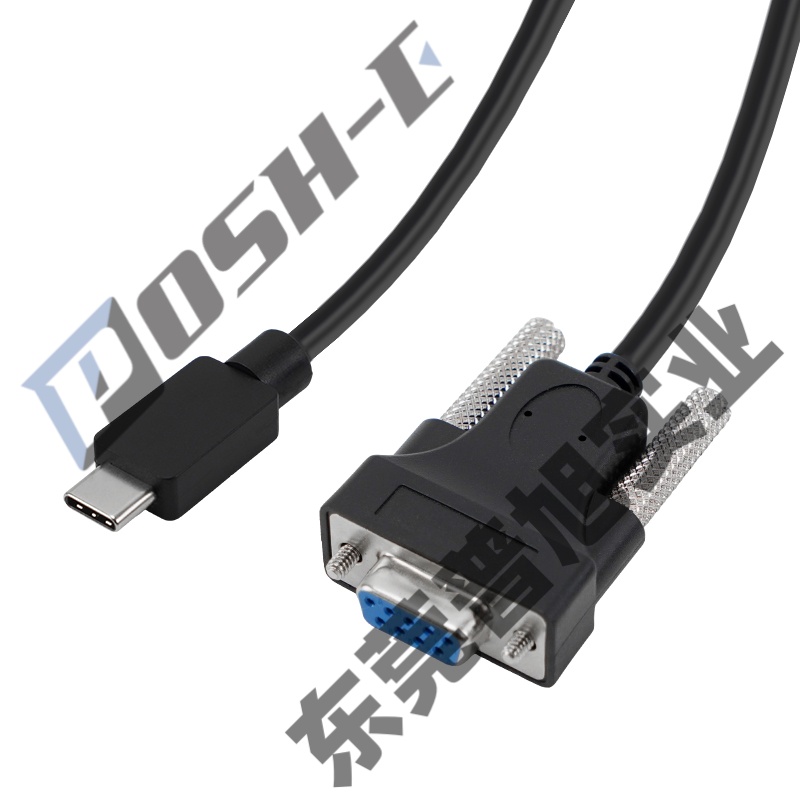

职能：原始标准采用 DB-25（25 针）连接器，后续 IBM PC 简化为 DB-9（9 针），成为工业领域事实标准。线缆推荐选用屏蔽双绞线，降低电磁干扰，提升工业场景通信稳定性。

UART 与 RS232 的关系

职能：UART 是 MCU 内部负责帧组装、帧拆解的硬件协议引擎；RS-232 是 UART 输出信号经过电平转换之后，对外的物理接口标准，定义外部电气、连接器规范。UART 为芯片内部逻辑，RS232 是外部线缆接口标准。

RS232 核心特性参数表

表格

RS232 连接器规格对比表

表格

FAQ 常见问题

Q1：RS232 通信的架构和电气特性是怎样的？ A：RS232 采用异步串行全双工通信方式，支持点对点连接，即一个发送端对一个接收端。电气特性上采用负逻辑电平定义：逻辑 "1"（Mark）对应 - 5V~-15V，逻辑 "0"（Space）对应 + 5V~+15V，接收端判定阈值为 ±3V。这种负逻辑设计源于早期与 TTL 电平（正逻辑）的区分需求，同时也提供了较大的噪声容限。

Q2：RS232 的数据帧格式和传输性能如何？ A：RS232 采用异步起止式帧结构，每帧由起始位（1 位低电平）、数据位（5~8 位）、校验位（可选 1 位）和停止位（1~2 位高电平）组成。常见配置为 "9600,N,8,1"，即波特率 9600bps、无校验、8 位数据、1 位停止位。标准传输速率范围为 9600~115200bps，极限可达 1Mbps。标准传输距离在 15m 以内，使用优质屏蔽线缆在 9600bps 低速率下可扩展至 30~35m。

Q3：RS232 电平转换芯片的工作原理是什么？ A：由于 MCU 等数字电路输出 TTL 电平（0V/3.3V/5V），而 RS232 需要 ±5V~±15V 的双极性电平，因此需要电平转换芯片。典型芯片如 MAX232/MAX3232/SP3232，内部采用电荷泵电路配合外部 4~5 个电容实现升压，将单电源 + 5V 或 + 3.3V 转换为 ±10V 左右的双电源输出，完成 TTL 电平到 RS232 电平的转换。MAX3232 和 SP3232 支持更低电压（+3.3V），适用于低功耗嵌入式系统。

Q4：RS232 的连接器标准和线缆选型有什么要求？ A：早期 RS232 采用 DB-25（25 针）连接器，后因实际常用信号仅 9 根，DB-9（9 针）成为事实标准并沿用至今。DB-9 引脚定义包括 TXD、RXD、RTS、CTS、DTR、DSR、DCD、RI 和 GND。线缆选型推荐使用屏蔽双绞线（STP），屏蔽层接地可有效降低外部 EMI 干扰，尤其在工业环境中布线距离较长时，屏蔽质量直接影响通信稳定性。

Q5：RS232 的核心优势和主要局限分别是什么？ A：优势方面：协议简单直观，无需复杂握手即可通信；兼容性极好，几乎所有工业设备和嵌入式系统都保留 RS232 接口；成本低廉，芯片和连接器价格极低；支持全双工，收发可同时进行。局限方面：传输速率不超过 115.2kbps（实际应用中通常更低）；传输距离限制在 15m 以内；采用单端信号传输，抗共模干扰能力弱；不支持热插拔，带电插拔可能损坏接口芯片。

Q6：UART 与 RS232 是什么关系，RS232 有哪些典型应用场景？ A：UART 是 MCU 内部负责帧组装、帧拆解的硬件协议模块，属于芯片内部逻辑；RS232 是 UART 输出信号经过电平转换后对外的物理接口标准，定义外部电气电平、连接器与信号线规范。典型应用场景包含工业控制（PLC / 变频器 / 数控机床）、医疗设备、测试仪器、嵌入式调试以及网络设备 Console 口配置。

Q7：RS232 可以直接多台设备挂在同一根线缆组网吗？ A：不可以。RS232 拓扑为点对点，仅支持 DTE 与 DCE 两个节点一对一通信，无法直接总线组网。多设备组网场景应选用 RS485 等差分总线标准。

Q8：RS232 选型 SOP 是什么？ A：第一步确认设备接口类型 DB9/DB25；第二步确认波特率、帧格式（数据位 / 校验位 / 停止位）；第三步评估布线距离，超过 15m 不建议使用 RS232；第四步工业场景优先选用屏蔽双绞线；第五步确认电平转换芯片供电电压（+5V 或 + 3.3V）；第六步实测通信稳定性，核查 EMI 干扰。
