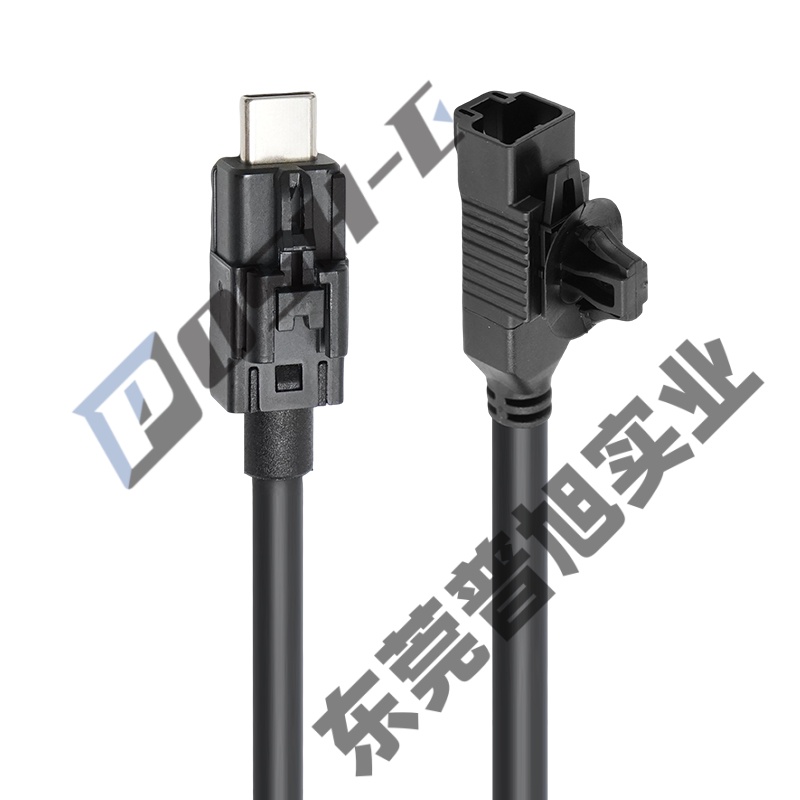

车载高速摄像头线束在加工要点

剥线工艺

剥线是整个加工链条中精度要求最高的环节，直接决定后续压接质量和信号完整性。

剥线精度：剥线长度误差需控制在 ±0.2mm 以内，剥线过程中不得伤及内部导体（铜芯断丝率需为0）。

分层剥线：同轴线缆需分步剥离外护套、编织屏蔽层、绝缘层，逐层暴露内导体，严禁一次性暴力剥离导致屏蔽丝散落或内导体受损。

双绞线剥线：对于车载以太网双绞线，解绞长度需控制在 13mm以内，过度解绞会破坏差分阻抗匹配，导致信号反射增大。推荐使用激光剥线技术，可实现微米级精度。

压接工艺

压接是线束加工的核心工序，分为内端子（中心导体）压接和外端子（屏蔽层）压接两步，需分别控制。

内端子压接：

优先采用端子制造商公布的压接参数（压接宽度、高度值），模具制造商严格按参数制作模具。

压接截面需通过剖面分析仪（不低于2000万像素摄像头）拍照，用分析软件测量压接高度和宽度，确保铜丝压缩比达标。

压接后内端子与导体之间不得有间隙，铜丝不得外溢。

外端子（屏蔽层）压接：

屏蔽编织网需翻折、梳理，形成完整的360°包覆，确保屏蔽层与外端子紧密接触，构成完整的"法拉第笼"效应。

支撑套管梯形扣合处应紧密，缝隙处不允许有屏蔽丝超过套管外壁。

压接宽度（IW1）和高度（IH1）公差控制在 ±0.05mm，使用薄片千分尺在压接区域中间部位测量。

替代参数验证：若无法获取端子制造商的压接参数，模具制造商可通过截面分析、拉力验证和稳定性分析获取替代参数，但需经过充分验证方可使用。

屏蔽处理

屏蔽层完整性必须保持 360°全周包覆，任何断裂、毛刺或间隙都会导致电磁泄漏，在发动机舱、电机附近等强EMI环境中引发信号异常。

屏蔽层接地需确保低阻抗连接，避免形成天线效应。

高频端接与应力设计

端接长度需控制到毫米级误差，直接影响反射、插损和串扰性能。

锁扣与外壳同心度要求极高，避免车辆振动造成接触不良。

弯折保护与应力释放设计需提前预留，活动区域（如门框铰链处）线束需预留 5cm以上伸缩余量，并使用波纹管+线束胶带双重防护。
