hdmi高清线线内部接线和规格表（普旭提供）

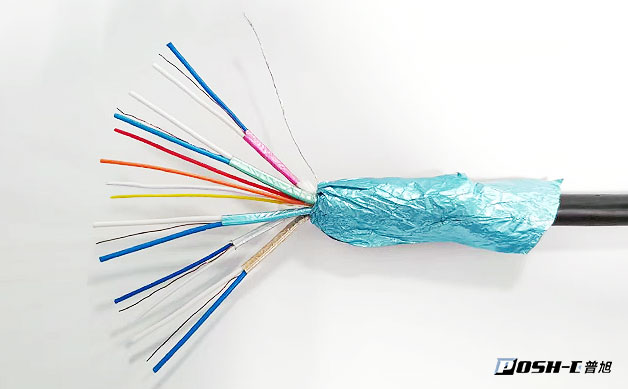

很多朋友想知道hdmi高清线线内部接线是什么样的，而标准hdmi是多少芯的？hdmi高清线标准的规范一直都是19芯+1地，古老的版本我们就不说了，从1.4版到2.1版内，规范要求我们采用5P（就是那几组包裹在一起的蓝白对绞线）+4C（散开的那四根红橙黄白）+1D（1根地线）的形式，一共是19根芯线加一根地线，我们称为标准线，简易hdmi（13芯+1地）我们将其成为非标准线，也可以理解为偷工减。

对于芯线中间的导体，材质有镀锡铜、裸铜、镀银铜、单晶铜、铜包钢等等，其中镀锡铜是我们常见到的，而镀银铜和单晶铜是真心的贵，效果也是杠杠的，效果不太理想的就是铜包钢了，价格便宜，出口非洲、印度等低价区较多。

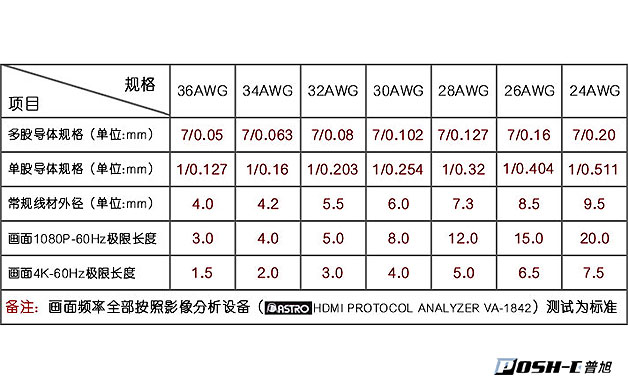

其实hdmi高清线除了内部接线，线芯材质，我们关注的更多的还有信号干扰的问题，众所周知，金属包裹的物体信号差，所以hdmi高清线也是通过这原理来实现四层屏蔽，2层铝箔麦拉，一层铝镁编织网，还有一层铜箔包裹，这是一条基础hdmi所要具备的，至于线规，普旭整理了一个线规表，大家看看就明白了，只要知道线材规格越大，直径越细这点就好了。
