HDMI光纤线100米工程线缆使用与方向

HDMI光纤线是一种很成熟的工程预埋涌现，主流方案为纯光纤线缆，两端内置微功耗光电转换芯片，无需外接电源即可实现 4K@60 Hz（18 Gbps）或 8K@60 Hz（48 Gbps）百米级零衰减传输，线径仅 4.5-4.8 mm，抗弯折、抗电磁干扰，可直接穿管布线，已大量用于展厅、会议、医疗、监控等工程项目。

HDMI光纤线带宽与分辨率

支持4K ：HDMI 2.0b，18 Gbps，4:4:4/8-12 bit，支持 HDR、HDCP 2.2，100 m 无中继。

也支持8K ：HDMI 2.1，48 Gbps，8K@60 Hz / 4K@120 Hz，HDCP 2.3，百米同样无衰减。

HDMI光纤线的传输方向

结构决定方向

两端内置光电转换芯片：Source端把电信号→光信号，Display端再把光信号→电信号，这一过程不可逆，使用的时候一定要注意。

整条线只能单向传输信号，不能反接，那么我们如何辨认方向

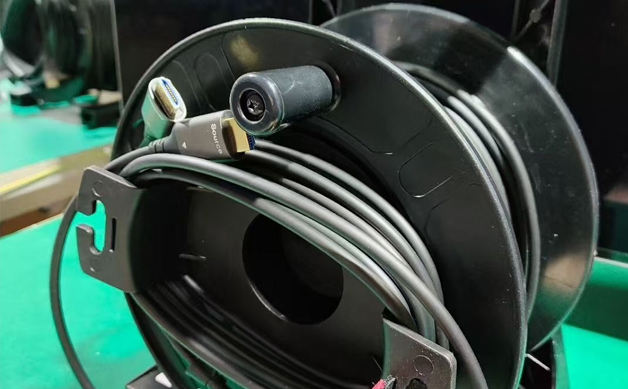

一般HDMI光纤线插头外壳英文标识：Source（或TX/OUT）→接信号源；Display（或RX/IN）→接电视/投影。

工程预埋使用HDMI光纤注意事项

1、确认芯片版本：HDMI2.0满足 4K，2.1 才支持 8K/120 Hz。

2、预埋建议：穿 Φ20 mm 以上 PVC 管，留牵引绳；弯头处用大弧弯，避免直角。

3、插头保护：可拆卸款先穿管再压接，防止工地灰尘污染透镜。

4、长距离并联：若需多路 100 m，可在机柜端加 HDMI 矩阵或光纤配线架，减少多次熔接。

5、验收工具：使用 4K/8K 信号源 + 600 MHz 带宽仪检测误码率，确保 HDCP 握手 100% 通过。

6、部分可拆卸款，先穿管再压接转接头，这种型号可以穿过更细的预埋管道。
