跨机柜光互联完整信号流转过程

跨机柜的数据旅程起始于芯片 A 输出的电信号,经过光引擎完成光电转换,通过 FAU 耦合进入光纤,经过光纤长距离传输,再经对端 FAU 送入接收光引擎,反向完成光电转换输出电信号给到芯片 B。
发送侧:第一次光电转换
电信号进入光引擎,由电子集成电路 EIC内部驱动电路做信号整形与调制驱动,输出信号给到光子集成电路 PIC的调制器、波导、光栅耦合器,将 0/1 比特加载至光载波,完成整条链路第一次光电转换,也是电域与光域之间唯一物理接口。
FAU 耦合接入光纤
光信号从 PIC 输出后不直接接入光纤,先经过FAU(光纤阵列单元);FAU 由 V 型槽基板、压板、光纤组成,将数十根单模光纤做亚微米级精度排布固定,保证每一路光纤和芯片耦合点精准对位;对位偏差直接带来插入损耗、消耗链路系统余量,是决定量产良率的关键环节。
光纤光域传输
光信号进入光纤,传播速度约5?ns/m;纯光传输不存在导体集肤效应带来的高频损耗,无铜缆通道串扰;叠加波分复用技术,单根光纤可承载多路不同波长光信号。
接收侧:第二次光电转换
信号抵达对端机柜,光再次经过 FAU 耦合送入接收侧光引擎;光电探测器将光信号还原为电流,经由TIA 跨阻放大器完成信号放大,输出电信号交付芯片 B,完成第二次光电转换;整条链路只有两端落地为电,中间全部维持光域形态。
链路小结:两次光电转换发生在光引擎内部;FAU 承担芯片?光纤之间的桥梁;光纤只负责光信号传输,本身不做信号处理、解析。
同机柜短距互联为什么优先选用纯电方案?

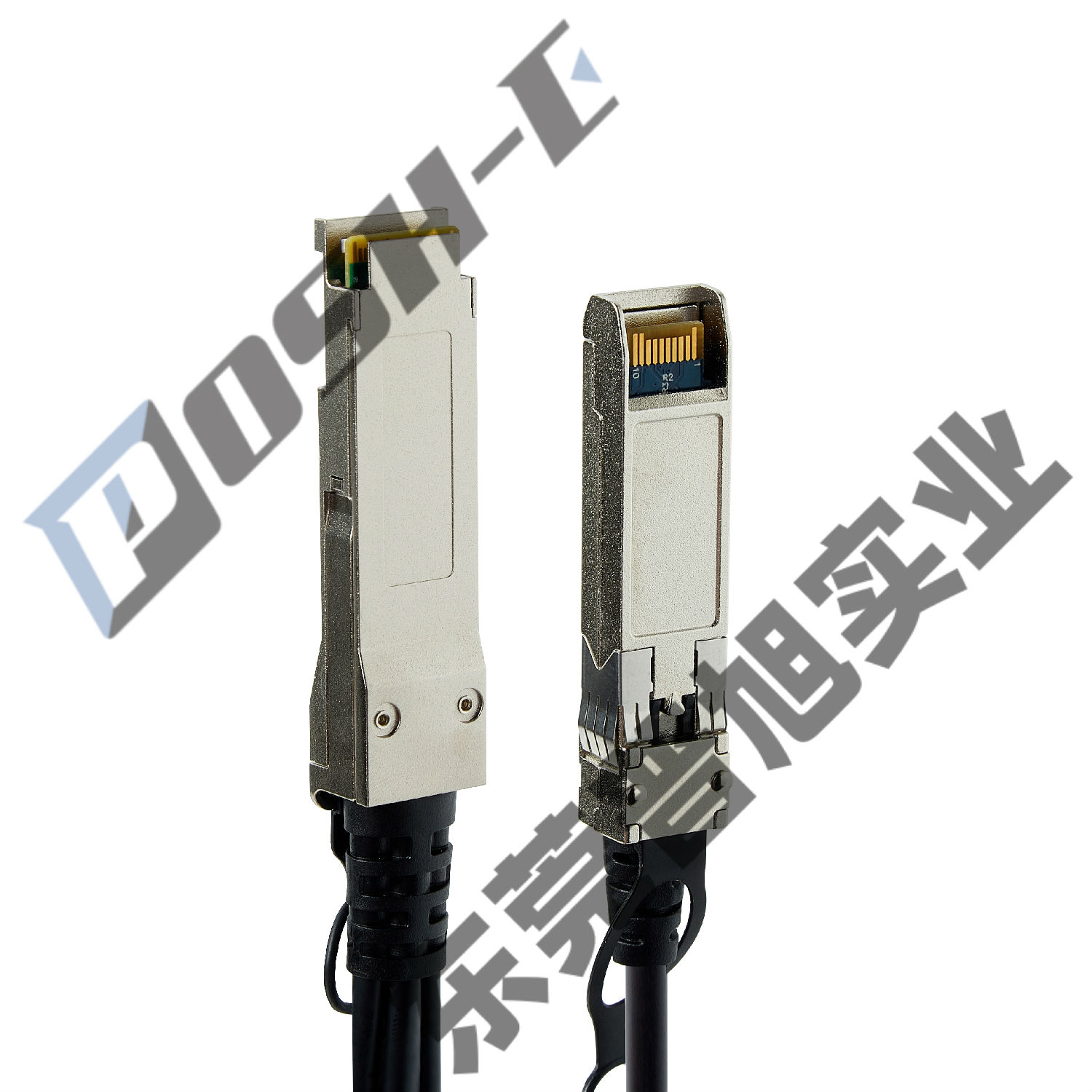

同机柜短距场景采用芯片 A(电)→PCB 背板 / 高速铜 DAC →芯片 B(电)的通路。
表格
| 项目 | 同机柜纯电互联 | 跨机柜光互联 | 规范属性(强制 / 可选) |
|---|---|---|---|
| 光电转换 | 无光电转换环节 | 发送、接收端各一次光电转换 | 强制 |
| 核心器件 | PCB 背板、高速铜 DAC 线缆 | 光引擎 EIC/PIC、FAU、光纤 | 强制 |
| 时延表现 | 更低 | 包含光电转换开销,时延更高 | 强制 |
| 功耗水平 | 功耗更低 | 光电转换引入额外功耗开销 | 强制 |
| 运维复杂度 | 简单 | 器件种类多,耦合工艺复杂 | 强制 |
| 适用条件 | 铜缆信号完整性可覆盖距离 | 超出铜缆高频损耗可用范围 | 强制 |
当传输距离超出铜缆的可用极限,高频损耗、信号完整性成为硬约束,才必须切换到光互联方案。
光引擎的形态演进带来哪些利弊变化?
光引擎承担光电双向翻译,行业正从传统面板可插拔向近封装、共封装路线迭代。
表格
| 架构类型 | 部署位置 | 核心收益 | 代价与影响 | 规范属性(强制 / 可选) |
|---|---|---|---|---|
| 传统可插拔光模块 | 设备面板 | 设计、测试、维护成熟,FAU 用量少 | PCB 上电信号走线距离长,SerDes 驱动功耗高 | 可选 |
| NPO 近封装、CPO 共封装 | 贴近 / 共封装在交换 ASIC、xPU 芯片旁 | 缩短电通道长度,降低 SerDes 驱动功耗 | 封装、耦合、散热、测试难度显著上升;单台设备 FAU 数量可达传统方案 3?5 倍 | 可选 |
演进小结:NPO/CPO 是以封装难度、物料数量换取电接口功耗降低,并非全场景收益,需要综合散热、BOM 成本、可维护性评估。
OCS 光电路交换的工作原理、优势与工程约束是什么?
OCS 解决网络中间层的连接调度问题,与传统 O?E?O 电交换转发逻辑存在本质区别。
O?E?O 传统电交换机制
传统 O?E?O 架构,数据每经过一台交换机:光→电解码→查表转发→电→光重发,每一跳报文都落地处理;多级拓扑叠加后时延、功耗快速累积,大规模集群中网络设备能耗占比可达 15%?30%。
OCS 核心工作机制与优势
OCS 直接在光域改写端口之间物理连接关系,不解包、不解析协议、报文不落地处理,仅产生光速传播延迟。
单跳时延可以控制在百纳秒以内;
整机功耗主要维持微镜偏转角度,谷歌 Palomar 实测整机功耗约108W,同等吞吐电交换机可达数千瓦;
对信号速率、调制格式完全透明;400G 升级至 800G、1.6T、3.2T,中间光路硬件无需更换;扩容可以按 1/8、1/4、1/2 逐步填充。
OCS 固有局限
光路切换为毫秒级,不能做逐包调度,无报文缓存;不适合小包随机流量、频繁变化短流;
不原生提供拥塞控制、流量整形功能;需要上层控制器依据业务通信模式,提前规划重构网络拓扑。
工程落地:光电协同架构
工业主流不会单独使用 OCS。Spine / 聚合层部署 OCS,承载大颗粒、长生命周期流量调度与拓扑重构;Leaf 层、机柜内部保留电交换机,完成包级灵活转发;两种技术边界由业务流量特征确定,而非技术偏好。
分工总览:光引擎负责光电双向翻译;FAU 完成芯片?光纤高精度对接;光纤承担长距离低损耗信号搬运;OCS 负责光层连接重构;铜链路负责短距离低成本互联。系统性能来自器件工作在各自适配区间,不存在单一技术覆盖全部场景。
FAQ 常见问题
Q1:跨机柜光互联的完整信号链路是怎样的?A1:电信号经光引擎内的驱动电路和调制器完成第一次光电转换,再由 FAU 光纤阵列以亚微米精度耦合进光纤,全程光域传输到对端。对端经 FAU 耦合回接收光引擎,由探测器和跨阻放大器还原为电信号,完成第二次光电转换。
Q2:同机柜短距场景为什么通常不走光互联?A2:短距走 PCB 背板或高速铜缆,全程不做光电转换,时延更低、功耗更小、运维更简单。只有距离超出铜缆可用范围时,才需要转向光互联。
Q3:光引擎的形态正在如何演变?A3:从面板上的可插拔光模块,逐步演进为贴近甚至共封装在交换芯片旁的 NPO、CPO,以缩短电通道、降低驱动功耗。代价是封装、耦合、散热和测试难度上升,单台设备所需 FAU 数量可达传统方案的 3 至 5 倍。
Q4:OCS 光电路交换的核心优势是什么?A4:OCS 在光域直接改写端口连接关系,不落地、不解包,单跳时延可控制在百纳秒内,功耗远低于同吞吐规模的电交换机。它对速率和调制格式透明,升级 800G、1.6T 时中间光路硬件无需更换。
Q5:OCS 有哪些局限?工程上如何落地?A5:OCS 切换为毫秒级,无法逐包调度和缓存,也不提供拥塞控制,不适合小包随机流量。主流做法是光电协同:Spine 层用 OCS 做大颗粒拓扑重构,Leaf 层保留电交换负责包级转发。
Q6:跨机柜光链路两次光电转换分别发生在哪个位置?A6:两次光电转换全部发生在两端光引擎内部;发送侧 EIC 驱动 PIC 完成电转光;接收侧光电探测器 + TIA 完成光转电;FAU 与光纤只传递光信号,不执行光电转换。
Q7:FAU 在跨机柜光互联链路中会带来什么系统风险?A7:FAU 亚微米级对位偏差会直接产生插入损耗,消耗系统链路余量;同时点胶、装配工艺缺陷会降低量产良率,在 NPO/CPO 架构下 FAU 用量成倍增加,器件良率对整机良率影响进一步放大。
Q8:OCS 能不能完全替换掉数据中心里的电交换机?A8:不能。OCS 毫秒级切换速度无法处理小包随机流量,缺少报文缓存、拥塞控制能力;工程实践是光电混合部署,大流量长流交给 OCS,小包与突发流量交给电交换。
Q9:什么条件下必须放弃铜互联,切换到光互联?A9:当传输距离变长,铜缆高频损耗、信号完整性指标突破系统允许阈值,铜 DAC、背板无法满足速率与误码要求,就需要切换光互联方案。
