HDMI纯光纤模组工艺

HDMI纯光纤模组的制作工艺可以分成三块来看：光电转换模组本身、MPO连接器/光缆部分、整线组装与测试。它不是简单“把HDMI线换成光纤”，而是两端各有一个带驱动、接收、透镜和PCBA的小型有源光模块。

1. 光电转换模组工艺

• PCBA贴装：把驱动IC、接收IC、控制芯片、阻容件贴到PCB上。

• 光电芯片贴装：将VCSEL激光器、PD探测器等光电芯片固定到PCB或陶瓷基板上。

• 引线键合：用金丝把芯片焊盘与PCB连接起来，也就是常说的“打线”。

• 光学耦合：通过透镜把光高效耦合进光纤，或把光纤出来的光耦合到探测器上。这一步精度要求很高，直接影响插损和良率。

• 封装与固化：采用COB、树脂灌封或局部气密结构，保护光电芯片和耦合区域。

• 初测与老化：测试发射光功率、接收灵敏度、误码率、带宽，并进行老化筛选。

2. MPO连接器与光缆工艺

• 裁缆与穿件：按长度裁剪光缆，穿入尾套、压接环、弹簧、插芯外壳等散件。

• 剥缆与清洁：剥除外护套、芳纶、涂覆层，清洁裸纤。

• 排纤与穿纤：把多根光纤按线序穿入MT插芯微孔。

• 注胶固化：注入环氧树脂胶，加热或UV固化，使光纤固定在插芯内。

• 研磨抛光：粗磨、中磨、精磨/抛光，使端面达到镜面级平整度。

• 3D端面检测：用3D干涉仪检测光纤高度、曲率半径、Apex偏移等。

• 组装与性能测试：装回弹簧、外壳，测试插入损耗、回波损耗和极性。

3. 整线组装与测试

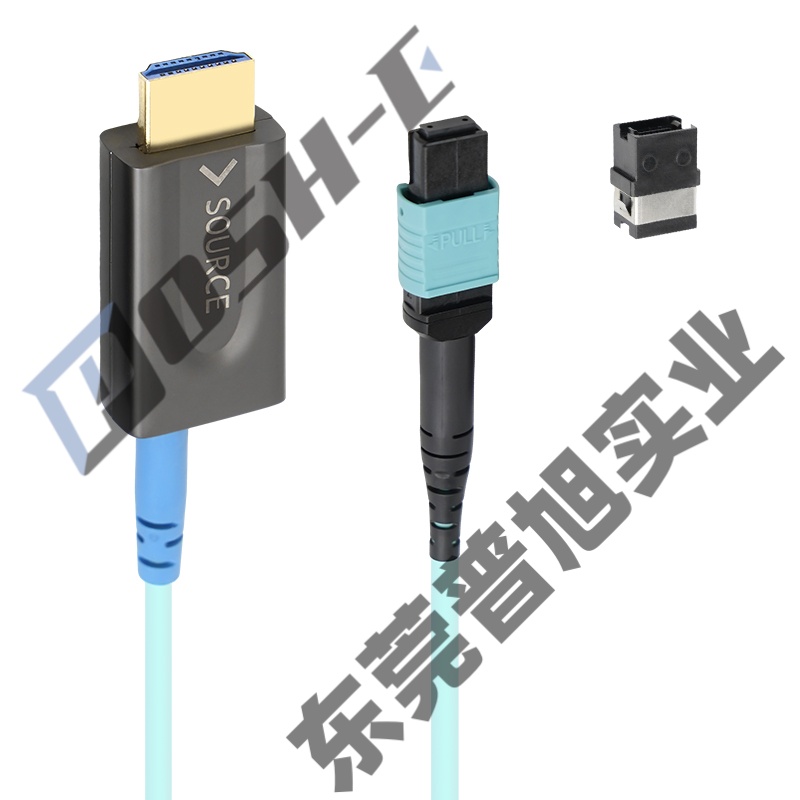

• 模组与MPO对接：把光电模组与MPO连接器对准固定，形成可插拔光链路。

• 供电回路焊接：连接HDMI引脚、USB供电线、地线和保护器件。

• 外壳封装：安装HDMI公头/母头外壳，做应力释放和屏蔽处理。

• 功能测试：测试EDID读取、HDCP握手、分辨率、带宽、eARC/CEC、长距离稳定性。

• 可靠性测试：包括高低温、插拔寿命、摇摆、盐雾、吊重、弯折半径等。
