机械臂高柔性线束组件及连接器技术要求

线缆本体应优先选用高柔性或超柔性结构。一般动态弯曲应用可采用高柔性等级，六轴腕部、灵巧手、旋转关节等高频运动部位宜采用超柔性等级。导体应采用多股超细镀锡铜丝绞合，单丝直径不宜大于0.08 mm，以降低反复弯折时的导体疲劳风险。绝缘和护套材料应具备良好的弹性、耐磨性、耐油性、耐水解性和耐低温性能，运动部位不宜使用普通PVC，宜选用PUR、TPU、TPE等高弹材料。常规耐温范围可设为-40℃～+105℃，焊接或高温工位应选用150℃及以上等级。弯曲寿命一般不宜低于500万次，关键关节部位不宜低于1000万次。安装和运行中弯曲半径不得小于标称最小值，动态应用应保留余量。旋转轴和腕部线束还应具备抗扭转能力，必要时验证±180°/m或更高要求。编码器、总线和传感器电缆宜采用双层屏蔽，屏蔽覆盖率不低于90%，高电磁干扰场合可提高至95%以上。动力电缆额定电压可按用途选用300/500V、450/750V或600/1000V。

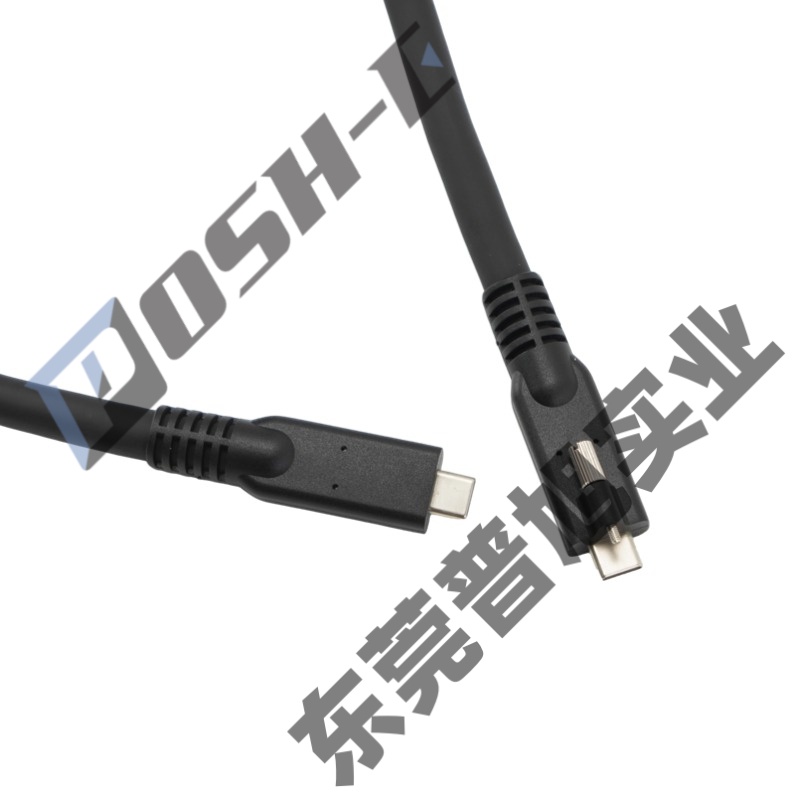

连接器应具备足够的机械寿命和锁紧可靠性，一般插拔寿命不宜低于5000次，频繁维护场合可提高至1万次以上。连接器应采用螺纹、卡口、推拉锁或二次锁紧结构，防止振动松脱。防护等级常规不低于IP65或IP67，末端、清洗或油污环境宜采用IP67或IP68。连接器应实现360°屏蔽搭接，保证EMC性能。端子压接或焊接后应具有足够保持力，金属件应通过耐盐雾、耐油、耐高低温、耐振动和耐冲击试验。关节空间受限时，可选用M8、M12、微型矩形或混合式连接器，并可集成电源、信号、数据或气路。

组件结构应在连接器尾部设置电缆夹、弯折保护套或应变消除结构，避免弯折应力传递到端子。线束应通过扎带、线槽、拖链或管线包可靠固定，避免悬空甩动和局部摩擦。动力线与信号线应分开布线或加隔离层，降低串扰。协作机器人、人形机器人或末端关节宜采用轻量化设计。线束两端应有清晰耐久标识，连接器应具备防呆设计，便于装配和维护。

环境与可靠性方面，应进行耐弯折、拖链寿命、扭转、耐油、耐化学介质、盐雾、高低温、热循环、老化和振动冲击试验，确认导体不断裂、屏蔽不失效、信号不瞬断、连接器不松动。

电气性能方面，弯折或扭转试验前后直流电阻变化率宜控制在2%以内，绝缘电阻通常不低于100MΩ，成品应通过耐压试验，高速数据电缆应验证阻抗、衰减、串扰、屏蔽效能和误码率。

Q1：机械臂高柔性线束主要应用在哪些场合？

A1：应用于机器人关节、腕部、末端执行器、底座转台、拖链及管线包等动态布线场合，围绕高柔性、高可靠性、耐弯折、耐扭转、抗干扰等要求进行设计。

A2：导体采用多股超细镀锡铜丝绞合，单丝直径不大于0.08mm以降低弯折疲劳风险。护套宜选PUR、TPU、TPE等高弹材料，不宜用普通PVC；常规耐温-40℃～+105℃，高温工位需150℃以上。

A3：弯曲寿命一般不低于500万次，关键关节不低于1000万次。编码器、总线和传感器电缆宜采用双层屏蔽，屏蔽覆盖率不低于90%，高电磁干扰场合可提高至95%以上。

A4：插拔寿命不低于5000次，频繁维护场合提高至1万次以上；采用螺纹、卡口或推拉锁等锁紧结构防振动松脱；防护等级常规不低于IP65/IP67；需实现360°屏蔽搭接保证EMC性能。

A5：连接器尾部设电缆夹或应变消除结构避免弯折应力传至端子；动力线与信号线分开布线降低串扰；弯折/扭转试验前后直流电阻变化率控制在2%以内，绝缘电阻不低于100MΩ，高速电缆需验证阻抗、衰减、串扰和误码率。
